Как выполнить подключение газового котла к бойлеру косвенного нагрева?


Выполнить подключение газового котла к бойлеру косвенного нагрева можно различными способами. Задача водонагревателя накопительного типа — нагреть и иметь в запасе необходимое количество воды для ГВС. Котел обязан успевать обеспечить тепловой энергией отопительные приборы и нагреватель, для чего должен обладать определенным запасом мощности. Способ обвязки бойлера зависит от сложности и разветвленности тепловой сети дома. Чтобы правильно его выбрать, стоит изучить чертежи нескольких схем обвязки обоих агрегатов.

Подключение газового котла

Параллельное включение агрегатов

Простейшая параллельная схема подключения бойлера косвенного нагрева к источнику тепла, работающему на природном газе, уместна в таких ситуациях:

  • котел — настенного типа и оборудован собственным циркуляционным насосом;
  • система отопления несложная, состоящая из однотипных отопительных приборов, — радиаторов или теплых полов;
  • водонагреватель имеет небольшой объем.

Параллельная обвязка бойлера выполняется просто: верхний патрубок его теплообменника соединяется с подающей магистралью газового котла, а нижний — с обратной. В результате циркуляция теплоносителя по отопительной системе и в теплообменнике водонагревателя происходит одновременно и до одинаковой температуры. Ее регулирование осуществляется на котле, что создает массу неудобств:

  1. Для эффективного нагрева воды необходимо подавать в бойлер теплоноситель с температурой 70°С и более, а радиаторам зачастую столько не требуется. При низкотемпературной подаче агрегат не сможет подогреть достаточный объем воды, разве что в нем дополнительно установлены электрические ТЭНы.
  2. При одновременном подогреве может возникать ситуация, когда батареям недостаточно вырабатываемого тепла, поэтому приходится поднимать температуру теплоносителя.
  3. Чтобы не возникало паразитных потоков теплоносителя через бойлер, необходимо ставить обратный клапан.

Отсюда следует, что простое параллельное подключение бойлера косвенного нагрева к теплогенератору годится для небольшого дома с малым числом радиаторов.


Схема подключения

Способ присоединения с разделительным узлом

Чтобы подключить бойлер косвенного нагрева с разделением потоков теплоносителя на теплоснабжение и ГВС, используется трехходовой термостатический клапан. Он устанавливается на подающем трубопроводе от котла, а ответвление к водонагревателю присоединяется к выходному патрубку клапана, который изначально открыт. Управление трехходовым краном осуществляется с помощью выносного датчика температуры. При таком варианте подключения газовый котел с бойлером работает по следующему алгоритму:

  1. Вначале, когда идет разогрев теплоносителя, циркуляция, обеспечиваемая котловым насосом, происходит только в контуре водонагревателя. Трехходовой клапан направляет весь поток для обеспечения горячего водоснабжения.
  2. По достижении необходимой температуры в контуре ГВС срабатывает датчик и заставляет трехходовой кран направить поток в систему отопления, а отвод к водонагревателю закрыть.
  3. Когда температура в баке снижается либо в сети ГВС появляется водоразбор, то по сигналу датчика разделительный клапан вновь перенаправляет теплоноситель для нагрева воды в бойлере.

Хотя здесь ликвидированы некоторые недостатки предыдущей схемы подключения, но данный способ все равно пригоден лишь для несложных систем с одинаковыми видами обогрева помещений. Поочередная работа водогрейного агрегата и батарей позволяет им действовать эффективнее, главное, чтобы хватало мощности котла. Но, поскольку бойлер находится в приоритете перед радиаторами, при больших расходах в системе ГВС у теплогенератора может не хватать времени для нагрева воды в сети теплоснабжения. Поэтому при большом числе проживающих в доме людей такая схема присоединения бойлера к котлу может создать неудобства.

Термостатический клапан для подключения

Подсоединение с двумя насосами

Эта схема отличается от предыдущей тем, что одноконтурный котел не оборудован собственным циркуляционным насосом. Тогда насос устанавливается на каждый контур — системы отопления и бойлера. Оба контура снова включены параллельно, а насосы расположены на трубопроводах обратной воды, а точнее, перед их слиянием. Чтобы избежать паразитных потоков, перед насосными агрегатами обязательно ставятся обратные клапаны.


Важное преимущество этого способа обвязки — способность функционировать в летнее время и обеспечивать дом горячей водой при неработающем отоплении.

Когда элементы смонтированы правильно, то трехходовой клапан не потребуется, поток перенаправляется за счет поочередного включения в работу циркуляционных насосов.

Каждым из них управляет накладной термостат, фиксирующий температуру воды в баке водонагревателя. Если она недостаточна, то работает насос водогрейного контура, теплоноситель работает на нужды горячего водоснабжения, а циркуляция в тепловой сети приостанавливается. Когда установленная температура достигнута, термостат отключает насос контура ГВС, после чего запускается насосный агрегат системы теплоснабжения.

Включение с распределительной гребенкой

Когда площадь коттеджа велика и он обогревается различными системами — радиаторами, теплыми полами и плинтусами, то параллельно подсоединить одноконтурный газовый котел и накопительный водонагреватель не выйдет. Разветвленная сеть с несколькими циркуляционными насосами, обеспечивающими отдельные ветви отопления, требует установки гидравлического разделителя с распределительной гребенкой. К ней и присоединяется бойлер косвенного нагрева, причем со своим насосным агрегатом.

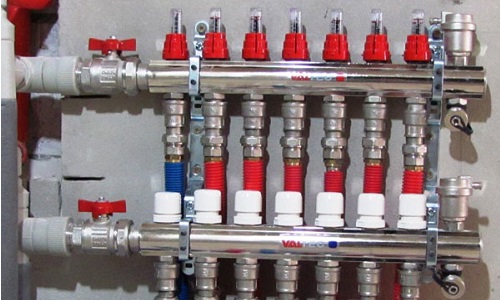

Включение с распределительной гребенкой

При таком варианте насос для бойлера тоже принято подключать через термостат, чтобы экономить электроэнергию и не отнимать теплоноситель от прочих греющих контуров. Подобная схема отличается следующими преимуществами:

  • правильно подобранный по мощности одноконтурный котел обеспечит необходимым количеством тепла все ветви отопления, включая бойлер косвенного нагрева;
  • каждая ветвь обособлена и гидравлически отделена от теплогенератора, поэтому тепловая сеть не влияет на работу водонагревателя и наоборот;
  • схема всегда будет стабильно работать, даже при большом водоразборе в сети ГВС, организованном с рециркуляцией горячей воды.

Перечисленные достоинства возникают благодаря применению в обвязке дорогостоящего оборудования. Отсюда и недостатки схемы — высокая стоимость и сложность монтажа, но загородный коттедж большой площади и недорогое отопление — понятия несовместимые.


Как нельзя обвязывать оборудование?

Существует распространенное мнение, что подсоединение бойлера к двухконтурному котлу можно выполнять путем стыковки контура ГВС теплогенератора с косвенным водонагревателем. Есть 2 варианта развития событий:

  1. Семья пользуется двухконтурным газовым отопителем, но его производительность хозяина не устраивает. Тогда он покупает бойлер косвенного нагрева и подключает его ко вторичному контуру котла, применяя дополнительный циркуляционный насос.
  2. Изначально введенный в заблуждение домовладелец приобретает накопительный водогрейный агрегат вместе с двухконтурным теплогенератором и обвязывает их так, как описано выше.

Такой метод стыковки агрегатов ошибочен и не приведет к увеличению производительности системы по горячей воде. Причина — в ограниченной производительности вторичного теплообменника котла, рассчитанного на выдачу 7-12 л в минуту воды, нагретой до 30-35°С. В то время как вместительность бака водонагревателя — от 100 л, и нагреть этот объем воды нужно до 50-55°С.

В течение того времени, пока бойлер будет нагреваться, отопительная система останется без тепла, и здание начнет остывать. Когда, наконец, котел переключится на отопление, ему придется работать на максимуме длительное время, чтобы восстановить микроклимат в доме. Поэтому схема подключения двухконтурного теплогенератора к агрегату косвенного нагрева ничем не отличается от обвязки с котлом одноконтурным.


Более того, не нужно покупать двухконтурный источник тепла для совместной работы с бойлером. Здесь уместен одноконтурный газовый котел подходящего типа. Оптимальный вариант, рекомендуемый специалистами, — оба агрегата изготовлены одним производителем.
