Принцип действия фильтра грубой очистки воды

Фильтр грубой очистки воды можно устанавливать в квартирах и частных домах. Необходим он для того, чтобы очищать поступающую жидкость от нерастворенных мельчайших частиц. Особенно актуальна такая установка для тех, кто проживает в частном секторе и пользуется водой из скважин. Объясняется это тем, что вместе с водой по трубам поступают частички песка, глины и другие органические вещества, потому использовать такую нефильтрованную жидкость не всегда безопасно. Как правило, монтируют фильтры грубой очистки воды в трубопроводах перед счетчиком на входе труб в квартиру или дом.

Фильтр грубой очистки воды

Обязательная чистка — это возможность позаботиться о своем здоровье. Неочищенная вода представляет угрозу не только для здоровья человека, но и для установленных бытовых приборов. Проблема таится в том, что крупные частички, содержащиеся в воде, оказывают абразивное действие, приводящее к быстрому изнашиванию деталей. Особенно это проявляется в работе посудомоечных машин, водонагревателей и стиральных машинок. Затрудняется работа и приборов учета потребляемой воды. Монтаж приобретенных фильтров для сантехники является просто спасением. Краны, пропускающие нефильтрованную воду, быстро загрязняются мусором и известью, что приводит к их быстрому выходу из строя. Сантехника и трубы быстро изнашиваются и требуют замены, а это дополнительные затраты для жильцов дома или квартиры.

Принцип очистки

Данное устройство представляет собой довольно простую конструкцию, включающую минимум элементов. По своему внешнему виду фильтр похож на тройник, с той лишь разницей, что один из выходов у него закрытый наглухо герметичной крышкой. Внутри фильтра располагается сетка, которая и выполняет функцию очистки воды.

Схема очистки воды в квартире

Внутри корпуса сетка расположена так, чтобы была возможность создать цилиндрический канал для прохождения воды. Попасть на выход вода может, не минуя сетку. Именно это обеспечивает очистку жидкости от грубых частиц и мусора. Принцип действия фильтра очистки воды весьма схож с просевом крупы сквозь сито. Отфильтровываются только те частицы, размер которых не позволяет пройти им сквозь сетку. Сантехника в таком случае страдает меньше.

Сор и крупные частицы скапливаются внутри фильтра. Чтобы они не препятствовали свободному прохождению воды, он должен располагаться под определенным углом или вертикально. Один вход в сетку размещают несколько выше, чтобы мусору было место скапливаться в другой части устройства. Чтобы повысить качество фильтрации воды, можно провести еще одну тонкую очистку. В этом случае в качестве фильтра выступает особый сорбционный материал, например, уголь.

Виды фильтров и их предназначение

Устройства отличаются по своей форме, могут иметь различные способы врезки и виды фильтрующих элементов. Самыми распространенными считаются:

  1. Сетчатый фильтр грубой очистки воды включает в качестве очистительного элемента стальную сетку. Она изготавливается из нержавеющей стали и имеет мелкую ячеистую структуру. Данный тип фильтра весьма популярен среди потребителей, так как отличается длительным сроком эксплуатации без смены фильтрующих элементов. Такие сетчатые устройства относятся к типу магистральных приборов фильтрации, потому как монтируются они непосредственно на трубу водопровода. Благодаря тому, что фильтр воды перед счетчиком стойко выдерживает перепады температур, их активно используют как для магистрали холодного водоснабжения, так и для труб подачи горячей воды. Фильтр сетчатый позволяет лишь частично прочистить воду.
  2. Фильтр муфтовый или фланцевый. Отличие между этими 2-мя устройствами можно увидеть только при подключении к водопроводной трубе. Если труба в диаметре более 2-х дюймов, необходимо использовать фланцевый фильтр предварительной очистки воды. Его устанавливают в магистральных трубопроводах или в узлах водоснабжения, расположенных в подвалах многоэтажных домов. Муфтовый тип — это фильтр тонкой очистки воды. Его используют на трубах с небольшим диаметром и для тщательной очистки питьевой воды.
  3. Фильтр картриджный используется для более быстрой и эффективной очистки воды. Внешне он напоминает тубу (емкость) с двойными стенками. Внешняя — корпус, под которым спрятан фильтрующий элемент — картридж. Этот элемент изготавливается из полиэстера или полипропиленовых волокон. В зависимости от фильтрующей способности различают фильтры грубой механической очистки, в которых установлен картридж с показателями пористости не менее 20 микронов. Для тонкой очистки используют картридж с пористостью более 30 микронов.

Устройство картриджного фильтра

Принцип действия заключается в следующем: вода проходит из водопровода по полости корпуса через вмонтированный картридж, который задерживает сор и другие органические вещества. Зона фильтра и отстойник для мусора в данном типе фильтрующего устройства более объемные, нежели у стандартных сетчатых приборов. Поэтому замена фильтров осуществляется намного реже.

Прямой и косой тип фильтра

Независимо от вида фильтрующих устройств все они имеют патрубок входа и выхода, а также резервуар, в котором непосредственно и происходит очистка воды из основной трубы. Именно размещение данного элемента определяет, прямой это или косой тип устройства. В прямых фильтрах резервуар расположен строго перпендикулярно потолку. Он имеет довольно крупный размер и объемы, что существенно повышает качество фильтрации. Важно отметить, что в таких резервуарах падает скорость прохождения потока воды. Крупные частички оседают на дно, а жидкость дальше направляется через мелкую сетку, задерживающую мельчайшие частицы.

Косой фильтр грубой очистки воды для сантехники и бытовых приборов визуально несколько отличается. Резервуар очистки располагается под некоторым углом по отношению к движению водного потока.

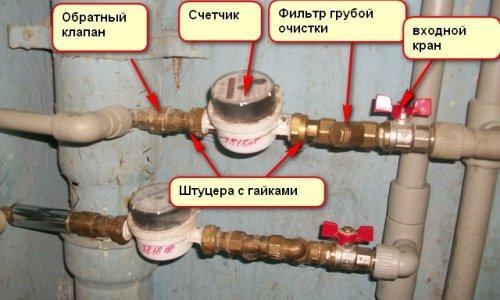

Схема монтажа фильтра

Данный тип устройств используют в тех случаях, когда мало свободного места для монтажа изделий прямого типа.

Монтаж и последующее обслуживание

При установке следует обратить внимание на несколько критериев:

  1. Выбор месторасположения для установки. Специалисты рекомендуют монтировать данное устройство до счетчиков воды. Так получится защитить прибор от быстрого засорения и поломок.
  2. Косой тип фильтра лучше монтировать на горизонтально расположенной трубе. Колбу направляют вниз, чтобы облегчить работу по очистке устройства.
  3. Учитывают направление движения жидкости. Косые фильтры устанавливают на вертикальном участке трубопровода, но только если поток движется сверху вниз. Прямые подходят только для горизонтально расположенных труб.
  4. Нельзя проводить монтаж устройства крышкой вверх. Независимо от типа устройства отстойник должен быть расположен сугубо вниз.

Чтобы смонтированный фильтр как можно дольше выполнял свое основное предназначение, время от времени его фильтрующий элемент необходимо чистить или менять. Для этого скручивают отстойник, в котором накапливается грязь, мусор и другие органические частицы, после чего производится читка сетки или замена картриджа. Некоторые модели фильтров изначально оснащены промывочной системой, тогда будет достаточно периодически открывать смонтированный внизу кран и под напором поступающей жидкости удалить всю грязь. Это значительно проще и удобнее.
