Для чего применяются компенсаторы для трубопроводов

Компенсатор любого типа — это приспособление для гашения температурных колебаний в трубе. Компенсаторы для трубопроводов установлены практически в каждом водопроводе. Они погашают различные вибрации от работы насосного оборудования, помогают сохранить водопровод в нормальном состоянии при проседании опор фундамента и при других смещениях и деформациях.

Варианты компенсаторов для трубопроводов

Назначение компенсаторов

Трубопровод — сооружение довольно длинное. Во время его эксплуатации на разных участках происходят большие и малые вибрации и деформации, порой совершенно невидимые для невооруженного глаза. Их вызывают перепады температур, вибрации насосов, погодные условия. Все это постепенно приводит к ускорению старения, к появлению трещин, к разрушению трубопроводов. Решить эту проблему может установка разных типов гасящих устройств для трубопровода. Они увеличивают срок безаварийной работы трубопроводов в криогенных производствах, в системах перекачки нефти, воды.

Часто в строительстве применяют оборудование сильфонного типа. Оно обладает высокой амплитудой всевозможных колебаний в трубе. Упругая оболочка с гофрированными тонкими стенками хорошо работает как в угловом, так и в сдвиговом направлении. Соединительные элементы — это некие патрубки с защитными кожухами, карданные и плоскостные шарниры, тяги. На изготовление этих устройств идут разные материалы:

  • латунь;
  • бронза фосфорная или бериллиевая;
  • нержавеющая сталь.

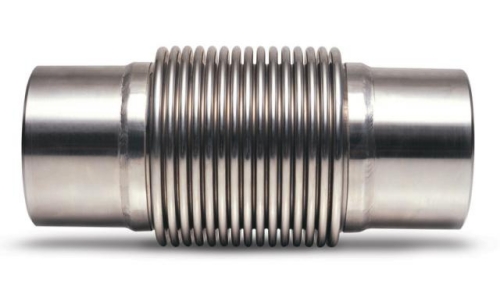

Сильфонный компенсатор

Рисунок 1. Сильфонный компенсатор.

Виды компенсирующих изделий

Компенсаторы на трубопроводе устанавливаются разные:

  • сильфонные;
  • сальниковые;
  • линзовые;
  • резиновые вставки;
  • тканевые;
  • П-образные.

Сильфонные устройства (рис. № 1) состоят из стального гофрированного стакана с соединительными фланцами. Устанавливается в системах, проводящих газ, парогазовые смеси, воду, воздух, азот и другие вещества. Работают они при температурах до +700°С и при давлении до 200-250 атмосфер.

Сальниковые компенсаторы на трубопроводе обладают несколько меньшими возможностями. Они способны работать при давлении до 20-25 атмосфер и при температурах до +300°С.

Линзовый компенсатор для трубопроводов сваривается из 2-4 линз и соединительных патрубков. Каждая линза способна сжиматься или расширяться на 5-8 мм. Изготовлен он из сплавов на основе стали. Применяется в трубопроводах для транспортировки неагрессивных или малоагрессивных составов, имеющих давление до 15-16 атмосфер.

П-образный компенсатор

Рисунок 2. П-образный компенсатор.

Вставки, выполненные из специальной резины, монтируются на трубопроводах, транспортирующих жидкие и газообразные среды температурой до +180°С при давлении 16 атмосфер. Данные вставки совершенно не годятся для использования в трубопроводах, транспортирующих минеральные или растительные масла, бутан, бензин, пропан, хлорированные углероды.

Тканевые компенсаторы для трубопровода — довольно распространенный вариант в системах, имеющих низкое давление (0,7 атмосфер). Изготавливаются эти изделия из керамики, нержавеющей стали, стеклоткани, из различных синтетических материалов. Температура эксплуатации может достигать +1000°С.

П-образные изделия часто используются в промышленности на трубопроводах, имеющих большую длину (рис. № 2). Небольшой изгиб отлично гасит колебания и не позволяет им распространяться дальше. На таких участках могут устанавливаться разные виды компенсирующих устройств. Специалисты делают расчеты и дают рекомендации по установке конкретных изделий на вполне конкретных участках на трубопроводах горячей воды. При этом учитываются влажность и температура внутренней транспортируемой среды, наружного воздуха, высота размещения труб.

Виды компенсаторов бывают очень разные. Каждый из них имеет свои достоинства, свои индивидуальные свойства. При их выборе нужно:

  • внимательно осмотреть каждый экземпляр;
  • отобрать изделие по определенным параметрам, необходимым для конкретной сети.
Компенсатор специальный

Рисунок 3. Компенсатор специальный.

Гофра на компенсаторе для трубопровода должна обязательно быть целой, без всяких повреждений, которые возникают при перевозке, погрузке и разгрузке товара. Обязательно нужно ознакомиться с технической документацией. В ней указаны все параметры изделия. В домашних условиях обычно подобные изделия используются на трубопроводах, по которым поступает горячая вода. Сильфонные, сальниковые и линзовые устройства устанавливаются обычно при монтаже сети трубопровода. Стрелка на корпусе указывает на направление движения воды. Все виды компенсаторов устанавливаются по своим правилам, указанным в технической инструкции.

С трубой они соединяются строго в соответствии с правилами. Где-то нужна электросварка, в другом случае используется муфта или фланец. Для пластиковых труб нужны несколько иные устройства (рис. № 3). Правильный подбор и установка компенсатора на трубопроводе надежно сохранит работоспособность всей системы в течение долгих лет.

Заключение по теме

От температурных деформаций труб водопровода и других систем транспортировки жидкостей и газов могут спасти компенсаторные устройства. Они монтируются в определенных частях трубопровода и гасят всевозможные колебания, вызванные работой насосов, температурными колебаниями, просадкой грунта.

Эти устройства способны сжиматься и расширяться в определенных пределах, сохраняя сварные швы в целостности.

Водопровод из современных полипропиленовых труб в настоящее время легко смонтировать своими руками. Специальные гасящие устройства также легко установить самому. Их монтируют на отрезках трубопровода длиннее 10 м. Смонтированные правильно изделия данного типа могут продлить срок службы всей системы трубопровода.
