Как сделать теплый пол


Теплый пол становится в последнее время все популярней. При проведении капитального ремонта многие снимают радиаторы и вместо них обустраивают отопление с помощью подобных полов. Те же, кто строит отдельный дом, зачастую сразу проводят их монтаж.

Монтаж теплого пола для дома

Преимущества

Посмотрите любой кинофильм про старую деревенскую жизнь. Люди спят на печи, а по полу ходят в валенках. Это потому что источник тепла находится гораздо выше пола, теплый воздух устремляется вверх, а холодный скапливается внизу. В результате то место, где человек проводит большую часть времени, оказывается самым холодным. И, какой бы ни была схема отопления с радиаторами, трубами и тому подобными ухищрениями, всегда существует область помещения, расположенная ниже обогревателя.


Система «теплый пол» устраняет подобный парадокс. Как всегда, решение сложной проблемы оказывается простым и элегантным. Источник тепла помещается под пол, теплый воздух, поднимаясь, прогревает поверхность полов, а они отдают тепло внутрь комнаты. Холодных мест в помещении нет.

При этом неправы те, кто считает теплые полы современным достижением человеческого гения. Мысль о том, что ходить по нагретой поверхности очень комфортно, возникла еще в древности. И в Древнем Риме, и в Древней Корее уже были подобные отопительные системы. Правда, это были не водяные теплые полы, а дымоходы, проложенные под полом, но идея та же.

Помимо полного прогрева помещения, преимуществом подобного метода отопления является его невидимость. Нет труб, нет громоздких батарей, можно воплотить любую идею оформления комнаты, расставить мебель, как заблагорассудится, не отодвигая ее от стены.

Схема теплого пола

Как взяться за дело


Возможно ли сделать водяной теплый пол своими руками? Конечно! Если руки умелые, ими можно сделать почти все. Работа предстоит трудоемкая, требующая ряда подготовительных операций, но вполне выполнимая.

Итак, вы решили провести собственноручный монтаж водяных теплых полов. Прежде всего полностью освободите комнату от мебели и старого напольного покрытия. Если вы живете в многоэтажке, то в результате вы должны увидеть перед собой плиты бетонного перекрытия. Если между ними наблюдаются широкие щели, то необходимо заделать их шпаклевкой. Иногда случается так, что плиты лежат с большим перепадом по высоте. В таком случае есть необходимость чернового выравнивания поверхности. После этого можно считать, что комната готова к монтажу теплых водяных полов.

Для того чтобы водяные полы не отдавали тепло вниз, особенно если внизу нежилое, холодное помещение, проводится укладка утеплителя. Плиты плотного пенопласта — оптимальный вариант, но в случае ограничения по высоте можно использовать фольгированные рулонные утеплители толщиной не менее 5 мм. Сверху утеплитель накрывается слоем полиэтилена. Если этого не сделать, то бетонная стяжка, которая будет залита впоследствии, «съест» фольгу. Полоса такого же утеплителя в 5 мм крепится по низу стены. Ширина этой полосы должна заведомо превышать на несколько сантиметров предполагаемую толщину водяных теплых полов. Это так называемая демпферная прокладка. При нагревании бетон, как и любой другой предмет, увеличится в объеме, расширится, и такой демпфер воспримет на себя это расширение. Он просто слегка сожмется, а при охлаждении снова разожмется. Это позволяет избежать повышенных внутренних нагрузок в бетоне и его деформации.

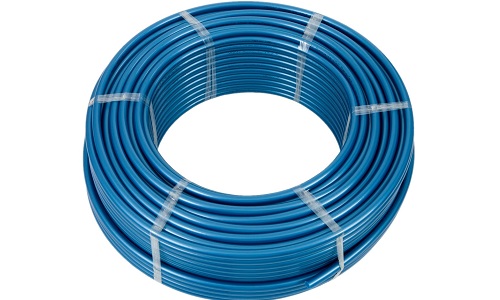

Теплопроводные трубы для пола

Укладка труб

На утепленный и защищенный слой укладывается арматурная сетка. У нее тоже есть дополнительные функции. Помимо прямого назначения — усиления крепости бетонной стяжки, сетка служит основой для крепления к ней теплопроводящих труб.

Начинаем непосредственно монтаж водяного теплого пола. Определяется место разветвления труб. Обычно это место расположено недалеко от дверей так, чтобы распределительный шкаф не мешал и не бросался в глаза. Как показала практика, теплый водяной пол эффективней всего делать из металлопластиковых труб диаметром 16 мм. От места разветвления начинаем раскладывать трубу на арматурную сетку. Первая труба укладывается примерно в 10 см от стены. В конце комнаты труба аккуратно сгибается и возвращается обратно, параллельно первой и на расстоянии 15-20 см от нее.

Ни в коем случае не допускается перегибов, переломов и стыковочных соединений.


Трубы зальются бетоном, и устранить течь будет крайне проблематично. Для того чтобы зафиксировать трубу, ее закрепляют на арматурной сетке с помощью электротехнических стяжек. Это крайне дешевое, но эффективное средство продается в любом хозяйственном магазине.

Равномерная кладка без изгибов

Так, ряд за рядом, распределяются трубы по всей комнате. Но поскольку вода внутри них будет активно отдавать свое тепло, длина одного контура не должна быть чересчур большой. В таком случае будет слишком велика разница в начале контура и в конце. Это вызовет неравномерность прогрева теплого пола водяного. В одной комнате будут теплые места и холодные. Схема правильного монтажа проста: длина одной трубы должна составлять от 60 до 80 м. Слишком короткие трубы потребуют очень громоздкого распределительного шкафа.

Если вы не планируете объединять в одной системе радиаторы и полы водяные, то имеет смысл делать пол водяной сразу по всем комнатам. Все трубки сводятся в одно место, где и устанавливается распределительный шкаф. Укладка должна вестись аккуратно, в этом месте трубки могут перепутаться, переломиться одна через другую, поэтому не торопитесь.


Внутри шкафа крепятся возрастные коллекторы. Число выходов каждого из них должно соответствовать числу контуров. Как и каждое отопление, коллектор на обратной трубе должен быть снабжен краном для сгона воздуха. Присоединяем один край контура к подающему коллектору (по традиции, он снабжен красными ручками, а обратный — синими), а второй — к обратному. Теперь пришло время проверить устройство теплого водяного пола, который вы собрали. Для этого система заполняется водой. Сначала заполняется один контур, затем открывается второй и так далее. После заполнения всей системы в ней желательно создать давление не менее 0,5 МПа. Проверьте визуально весь теплый пол водяной на предмет утечек. Если такие сразу найдены не были, то оставьте систему на несколько часов, а затем проверьте показания манометра. Если давление упало, необходимо еще раз проверить герметичность всей схемы. В том случае, когда сочится труба (из-за перегиба или заводского брака), укладка всего контура должна быть повторена.

Все течи устранены, давление в норме, какая операция на очереди? Если вы делаете водяной теплый пол своими руками, пришло время самого сложного этапа — бетонных работ. Будет тяжело и грязно, но это ненадолго. Устройство водяного теплого пола таково, что все то, что вы уложили, необходимо залить слоем бетона. Стяжку надо заливать так, чтобы ее слой над трубками был от 3 до 7 см.


Бетон заливается тоже аккуратно. Ходить необходимо, наступая между трубками. Стяжку следует сделать по уровню. Все неровности нужно сразу же устранить, затереть и выровнять.

Завершает обустройство водяного пола своими руками укладка напольного покрытия. Это может быть ламинат или плитка, по вашим предпочтениям.

Коллекторы распределительного шкафа соединяются с газовым котлом. Отопление включается, и остается только ждать. Бетон будет прогреваться довольно долго, особенно в первый раз, но это нормально. Через несколько часов пол начнет отдавать тепло. Если устройство теплого пола выполнено правильно, то постепенно бетон прогреется равномерно. Если есть желание отрегулировать температуру в какой-то конкретной части комнаты, то можно прикрыть краны любого контура на коллекторе. Правильно работающая схема заставит забыть про радиаторы.

Если вы решили выбрать пол теплый, то не разочаруетесь в этом. Зная, как сделать теплый пол, можно кардинально изменить всю планировку в квартире.
